Showcases
DOABLE führt Entwicklungen für Industrie und Forschung aus. Sie ist spezialisiert auf Konzeptionierung, Design und Umsetzung bis zur Prototypstufe. Während einer anschliessenden Serialisierung und Markteinführung steht DOABLE ihren Kunden weiterhin mit Know-How zur Verfügung.
Case Study zur Workflowintegration in ein B2C Produkt am Beispiel der Kaffee‑Extraktion

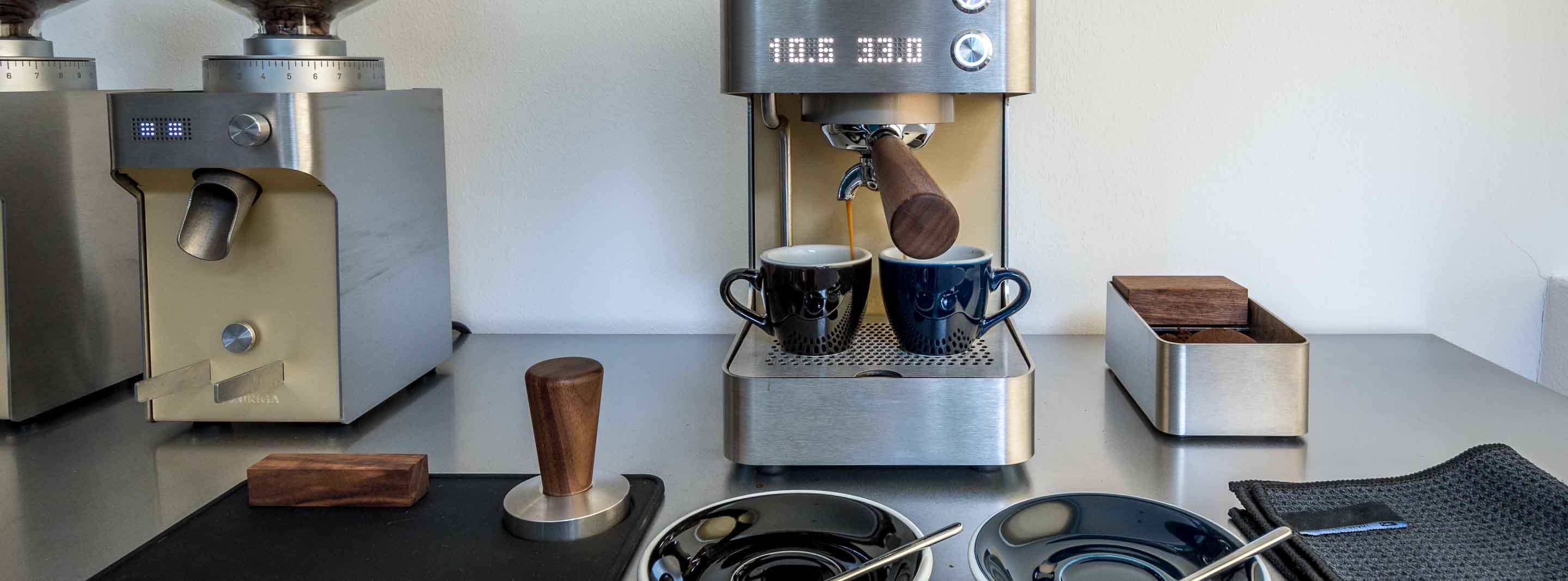

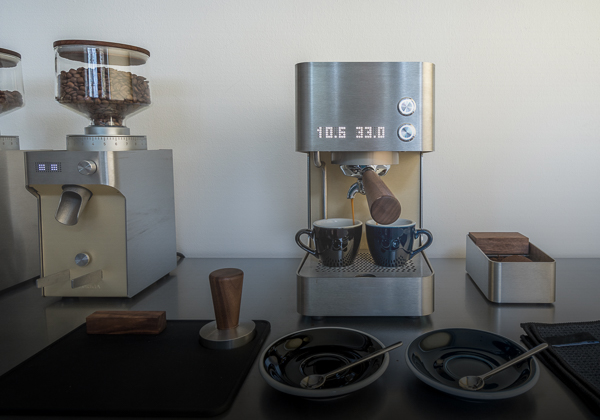

Der Workflow der Kaffee‑Extraktion wird so instrumentiert, dass eine maximale Konstanz des Prozesses erreicht wird – ohne Zusatzaufwand für den Nutzer und mit optimierter Walk‑Away‑Zeit. Am auffällig platzierten Display sind das Getränkegewicht und die Extraktionszeit als dominante Prozessparameter in Echtzeit einsehbar. Dies erlaubt dem Nutzer, die Prozesskonstanz zu überwachen und zur Einstellung neuer Rezepturen direkt im laufenden Prozess einzugreifen.

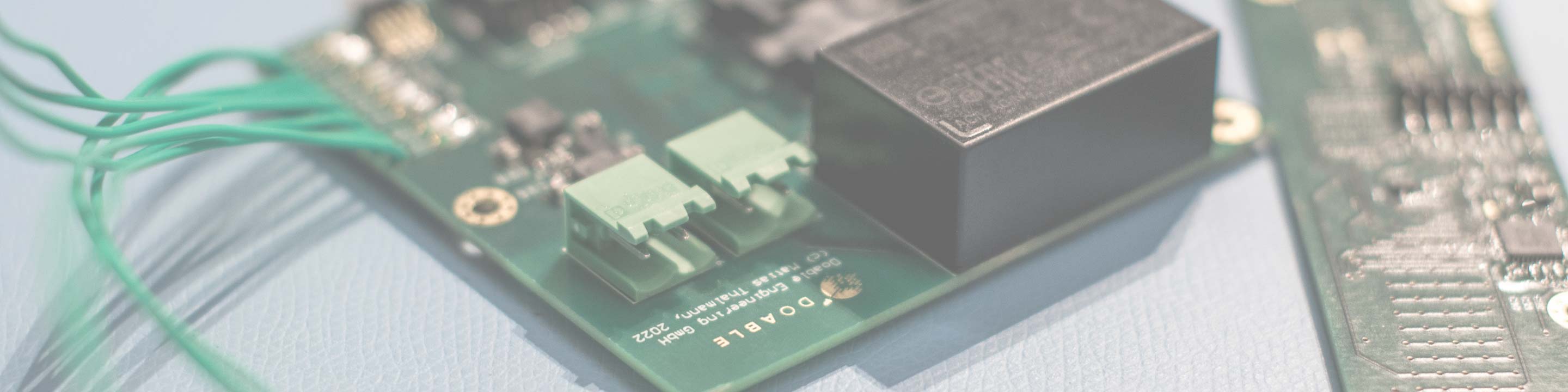

Herzstück bildet eine im Tropfgitter integrierte Waage, welche zusammen mit einer eigens entwickelten Dot‑Matrix Anzeige, einem PCB mit Analogteil und Mikrocontroller sowie einer umfangreichen Firmware in rund 6 Wochen nahtlos in eine Schweizer Designikone integriert wird.
Wir machen Ihre Vorentwicklung! Der Demonstrator zeigt, dass DOABLE in kurzer Zeit ein MVP für ein B2C oder B2B Produkt erstellen kann und Sie damit Ihre Workflowintegration mit Ihren Nutzern testen können. Sei dies in Automated Testing, Food‑Processing‑Automation, Manufacturing oder für End‑User‑Produkte.
Ausgeführte Arbeiten
-
Nutzerkonzept mit Workflowintegration
-
Digital‑Twin mit Reverse‑Engineering der Maschine (CAD, Elektronikschema, Stateflow)
-
Mechanische Konstruktion
-
Display, 3D‑Druck
-
Waage, Blechbiegeteile
-
Abwasserdrainage, Composite CFK‑Teil in VARTM
-
-
Elektronikdesign und Konstruktion
-
Analog-Front‑End der Waage, ±0.1g
-
Dot‑Matrix Anzeige mit Driver
-
Schnittstellen zur Maschine und zu Netzspannung
-
-
Firmware in C
-
Herstellung, Montage, Testing
Disclaimer: Dies ist ein DOABLE‑internes Projekt. Es fand keine Beauftragung durch den Hersteller der Kaffeemaschine statt.

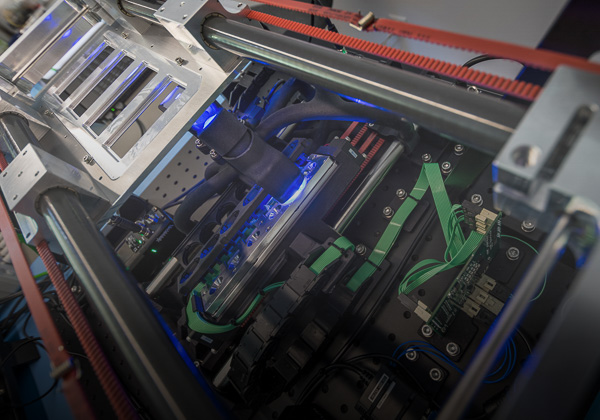

Mehrkanal Drop-Imager mit x/y-Positionierung und Fokusachse
Zum grossflächigen Scannen in mehreren Fluoreszenzkanälen wird in wenigen Wochen ein Funktionsmuster für Beleuchtung, Filterung, Bilderfassung, Antrieb und Steuerungssoftware entwickelt und umgesetzt.

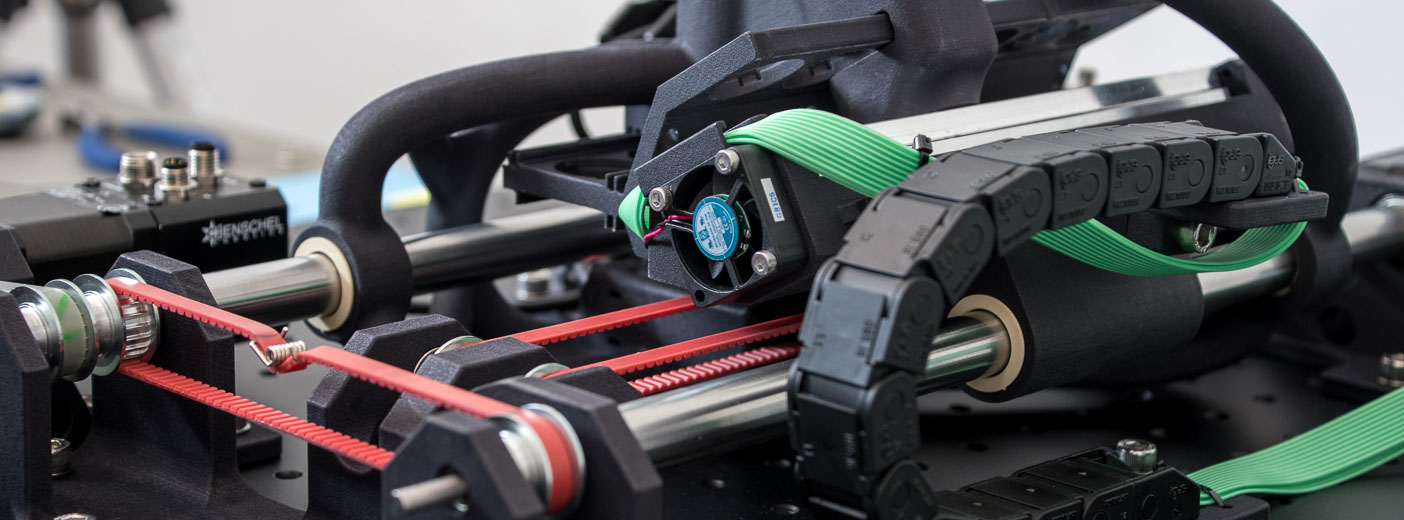

Aus einem vom Kunden gegebenen Setup der optischen Komponenten entspringt in agiler Zusammenarbeit die erste Iteration des Medizinalgerätes. Das Herzstück bilden zwei 3D-gedruckte (MJF) Teile, welche alle Optikelemente aufnehmen und drei Bewegungsachsen auf einer einzigen Linearführung ermöglichen. Erst der enorme Grad an Funktionsintegration mittels 3D-Druckteilen und der Einsatz von IoT-Drives ermöglichen, dass trotz ständig wechselnden Anforderungen das Setup zeitgerecht übergeben werden kann.
Update: Von 2019 bis 2021 entsteht aus den Erkenntnissen vom Funktionsmuster im Hause unseres Kunden ein marktreifes Instrument. DOABLE darf bei der Entwicklung als Systemarchitekt und Firmware-Entwickler weiter mitwirken. Nebst dem bereits erfolgreichen Einsatz der Geräte als RUO werden diese bald auch für IVD zugelassen sein.
Ausgeführte Arbeiten
-
Systemdesign
-
Komponentenwahl
-
3D-Modellierung, Berechnung, Konstruktion, Zeichnungsableitung
-
C# Applikation (.NET) zur Hardwaresteuerung (Kamera, IoT-Servomotoren, LED-Treiber)
-
C# Applikation für Image-Stitching
-
Montage, Inbetriebnahme, Testing, Support
-
Firmwareentwicklung für Serienprodukt
-
Begleitung durch alle Prototypphasen bis zur Markteinführung

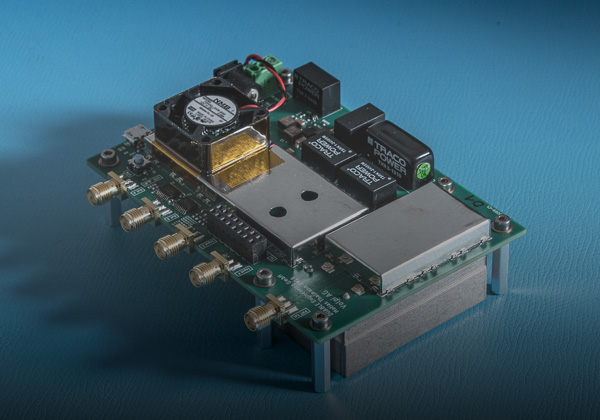

Photon-Counting Modul für Immuno-Assay
Für die Firma Volpi AG wird im Zeitraum von rund 3 Monaten der pre-Prototype für ein Smart-Module zum Einsatz im Bereich der Bioanalytik entwickelt.
Die Arbeit besteht aus dem vollständigen Systemdesign eines Moduls zur Zählung von Photonen über einen Dynamikbereich von sieben bis acht Grössenordnungen. Angefangen beim Microwave-Engineering, über die Signalakquisition, bis zur Front-End Applikation zur Ansteuerung des Systems über eine USB Schnittstelle, werden Systemdesign, Ausführung, Validierung und Charakterisierung durch DOABLE realisiert.
Ausgeführte Arbeiten
-
Konzept und Systemarchitektur
-
Design rauscharmer Analogteil: D/A-Wandlung, GHz-Verstärkung, Filterung
-
Integration FPGA, Power Management, Speicher, Schnittstellendefinition (Analog-Digital, Digital-Digital, On-Chip)
-
Definition und Umsetzung System on Chip: Systemdesign, Architektur, Simulation und Synthese
-
Definition und Umsetzung Firmware: State Machine, Parameterhandling, Kommunikationsprotokoll
-
Elektronikdesign und Fertigung: Layout, BOM, Bestückung, Inbetriebnahme und Funktionsvalidierung
-
EMI Unterdrückung: Design, Umsetzung, Messungen und Validierung
-
Testing: Umfangreiche Analyse und Charakterisierung des Systems
« Es macht viel Spass mit DOABLE zusammenzuarbeiten. Wir haben hier kompetente Unterstützung von der schnellen Problemerfassung über innovativen Lösungskompetenz bis hin zu funktional-anspruchsvollen Prototypenumsetzungen im Projekt profitiert. Ein kleines, feines Kompetenzzentrum für optoelektronische Lösungen in den Bündner Bergen. »
Ulrich Stärker, CTO Volpi Group

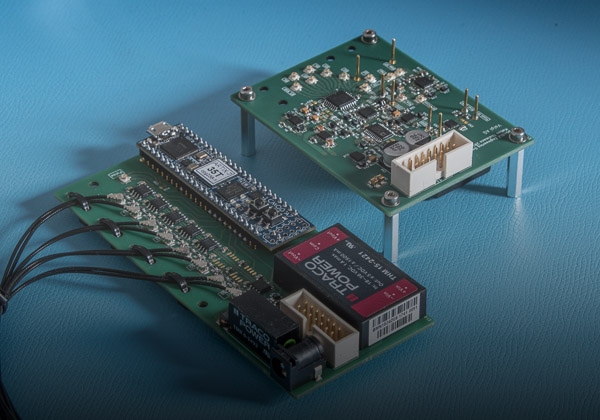

Wide Dynamic Range PMT Interface
In Zusammenarbeit mit Volpi AG wird mittels eines Funktionsmusters das Konzept für ein PMT-Interface evaluiert.
Ein vom Kunden vorgegebenes Konzept soll anhand eines Laboraufbaus auf Machbarkeit und Güte geprüft werden. Die Arbeit besteht aus der Integration einer PMT (Photomultiplier Tube), der Simulation und Optimierung eines rauscharmen Analogverstäkers, der Schaltungsentwicklung zur Datenakquisition und dem Systemdesign.
Ausgeführte Arbeiten
-
Systemdesign
-

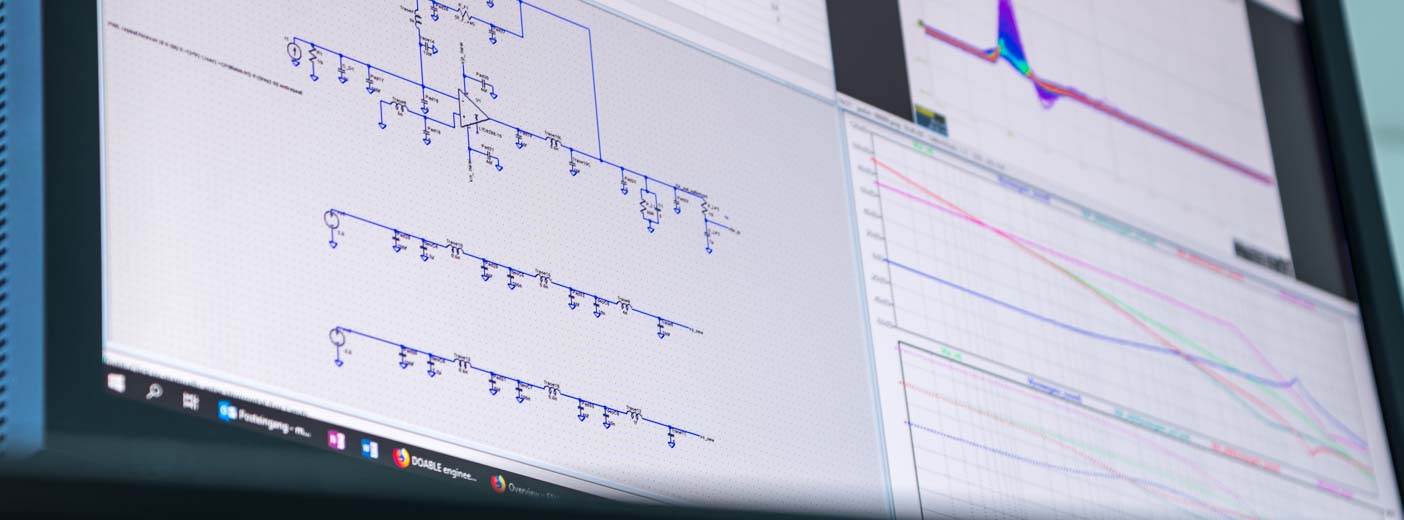

Design und Tuning Transimpedanzverstärker und rauscharmer Analogteil
-
Definition und Umsetzung System on Chip: Systemdesign, Architektur, Simulation und Synthese
-
Elektronikdesign und Fertigung: Layout, BOM, Bestückung, Inbetriebnahme und Funktionsvalidierung
-
Testing: Umfangreiche Analyse und Charakterisierung des Systems
